Les antennes radioamateurs
Retrouvez ici tout sur les antennes radioamateurs.
📡 L’antenne est l’élément le plus important de votre station. Une bonne antenne avec un appareil modeste donne souvent de meilleurs résultats qu’un appareil haut de gamme avec une antenne médiocre.
📚 Quelques notions de base
Notion | Ce qu’il faut savoir |
|---|---|

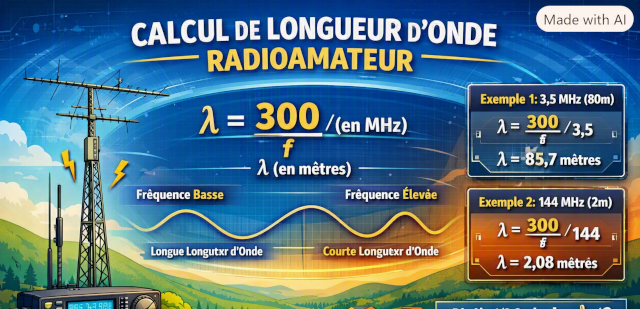

📏 Longueur d’onde | La taille d’une antenne dépend de la fréquence : plus la fréquence est basse, plus l’antenne est grande |
🎯 Résonance | Une antenne est efficace lorsqu’elle est accordée sur la fréquence utilisée |
📊 ROS (rapport d’ondes stationnaires) | Mesure l’adaptation entre l’antenne et l’émetteur ; un ROS près de 1:1 est idéal, et sous 2:1 est généralement acceptable |
📈 Gain | Capacité de l’antenne à concentrer l’énergie dans une direction, exprimée en dBi ou en dBd |
↕️ Polarisation | Verticale pour la FM et les répéteurs ; horizontale pour la BLU et le CW en VHF/UHF |
🧮 Formule utile : la longueur totale d’un dipôle demi-onde (en mètres) ≈ 143 ÷ fréquence (MHz).
Exemple : pour 14,2 MHz, 143 ÷ 14,2 ≈ 10,1 m.
🧰 Les principaux types d’antennes
Type | Description | Usage typique |
|---|---|---|
➖ Dipôle | Deux brins de fil alimentés au centre ; simple, efficace et économique | HF ; idéal pour débuter |
↕️ Verticale | Antenne dressée, souvent avec des radians au sol | HF, VHF/UHF ; peu d’espace requis |
🧷 Antenne à alimentation en bout (end-fed) | Un seul fil alimenté à une extrémité ; pratique et discrète | HF, portable, POTA |
🔁 Boucle (loop) | Fil formant une boucle, grande ou petite (magnétique) | HF ; la boucle magnétique convient aux petits espaces |
🎯 Yagi (beam) | Antenne directionnelle à plusieurs éléments, avec du gain | HF, VHF/UHF, satellites |
🔤 J-pole | Antenne verticale simple à construire | VHF/UHF, répéteurs |
🚗 Antenne mobile | Fouet installé sur un véhicule | VHF/UHF, et parfois HF |
🔌 Le câble coaxial
Le câble coaxial relie l’antenne à votre appareil. Plus il est long et plus la fréquence est élevée, plus il y a de pertes.
Câble | Pertes | Usage |
|---|---|---|
RG-58 | Élevées | Courtes distances, HF |
RG-8X | Moyennes | Bon compromis en HF |
RG-213 / LMR-400 | Faibles | Longues distances, VHF/UHF |
💡 En VHF/UHF, un câble de bonne qualité fait une grande différence.
🎛️ Le coupleur d’antenne
Le coupleur d’antenne (ou tuner) permet d’adapter une antenne qui n’est pas parfaitement accordée à votre émetteur. Il ne rend pas l’antenne plus efficace, mais il protège votre appareil et permet d’utiliser une même antenne sur plusieurs bandes.
